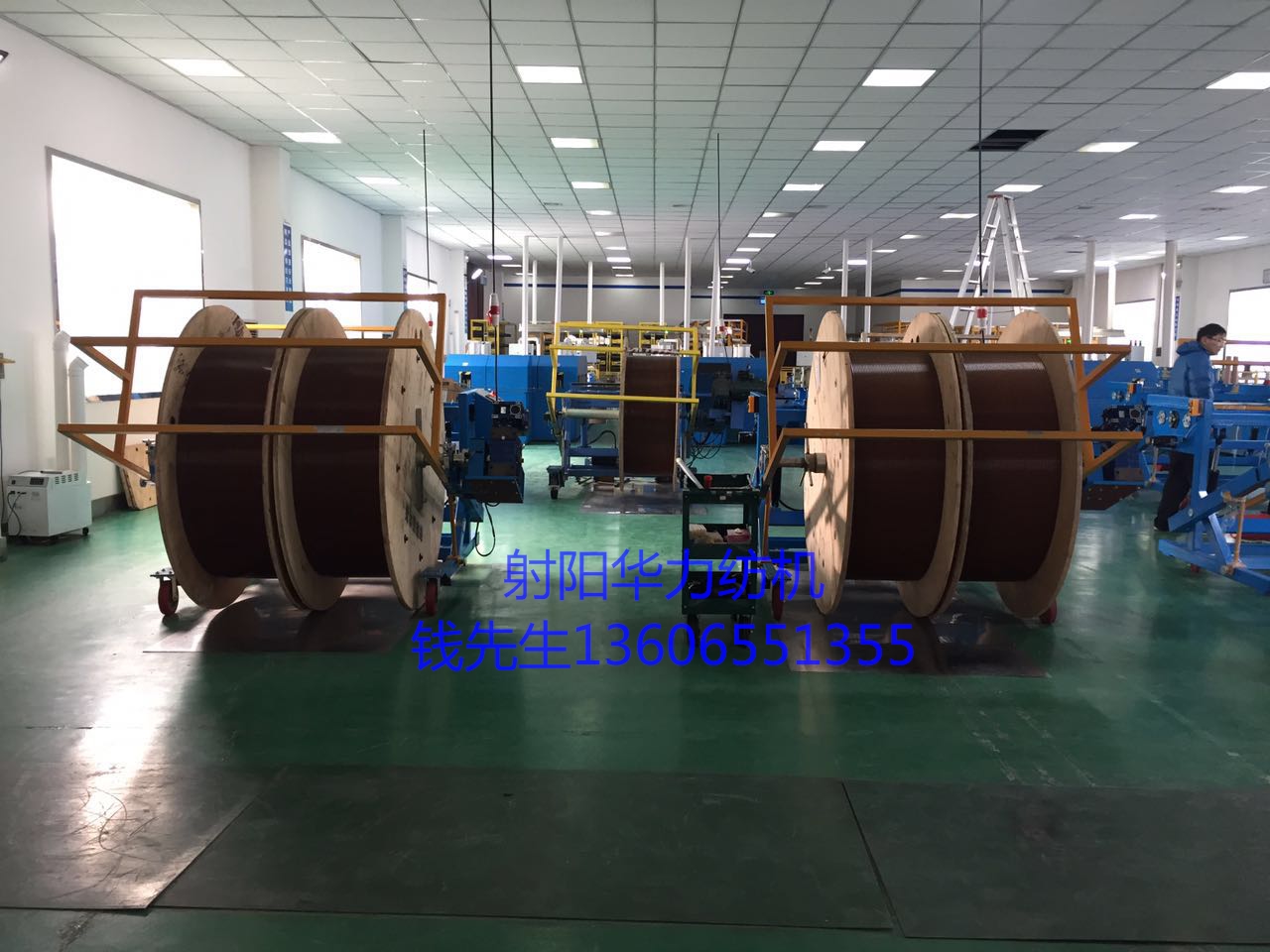

收卷部分

一、技術參數：

1 、  收線盤直徑范圍：Φ800-Φ1700

2 、  收線盤外開檔：550-1180

3 、  收線盤中心孔：￠80mm （實際加工支撐軸的外徑尺寸76MM）。

4 、  載重量                     1.5t

5 、  排線節距范圍                   0-11mm

6 、  收線速度                   0-2m/min

7 、  具有升降到位電氣終端保護及下盤到位機械和電氣保護功能。

8 、  收線電機采用交流伺服電機功率不小于1.5kw,收線具有正反點動功能。

9 、  排線速度自動跟蹤收線速度，排線節距無級可調，而且有快排功能和排線斷電記憶功能，排線節距可以顯示。

10 、  計長精度誤差：0-0.5%

11 、  計米長度                    8000m

12 、  計數器為上下壓輪形式，表面包一層橡膠套 ，下輪計米，上輪帶彈簧緩沖, 進出線均有井字導線架,計數器采用進口日本的高精度旋轉編碼器，精度達到0.001mm。

13、收線架升降采用液壓系統自動升降。

14、設備的中心高1000mm

牽引部分

1、主要技術參數

2、

1、擠拉單根纖維線密度

 碳纖維                     800TEX～1000TEX

 玻璃纖維                   735TEX～2400TEX

2、擠拉芯棒外徑                  Φ11mm

3、牽引線速度                   0-2米/min

4、牽引力                         4000kg

5、設備中心高                     1000mm

2、主要組成部件的技術參數及結構說明

2

3

       2.1  主機

2.1.1、主機可同時安裝2套模具，能保證2條生產線同時生產。模具為方管形式，兩側面安裝加熱板，便于模具更換，模具加熱穩定，合同價格不含模具，漿槽工藝包。

2.1.2、預熱模為一道加熱區，固化模外形尺寸38*38*915，分二道加熱區，后固化模為一道加熱區。

2.1.3、預熱模具外表玻璃纖維通過壓紗裝置、分紗裝置、圓分紗器，使浸膠后的纖維排列整齊，并被引導到固化成型模具。

2.1.4、模具加熱采用PID自動恒溫控制方式，溫區控制范圍：室溫-300℃，控制精度±2℃.升溫速度大于5℃/min.

2.1.5、模具溫度傳感器采用優質產品，測量范圍應大于室溫— 300℃，允許偏差±1℃

（表控）。

2.1.6、主機帶模具后端帶壓力傳感器，可以測量每次生產時的模具壓力，并在顯示屏上顯示測量值。

2.1.7、芯棒從固化模具成型出來后直接進入后固化模具進一步加熱固化。后固化裝置的加熱溫度連續可調，自動控制，溫度控制范圍為室溫~300℃，控制精度±2℃，加熱區內部溫差小于±4℃，升溫速度2℃/min.

2.1.8、后固化裝置采用直插式聯接，方便移動拆卸。

2.1.9、后固化裝置總廠500mm,一個測量溫區，外包保溫棉。

2.1.10、樹脂浸潤槽采用便于拆卸和清洗的形式，材質采用304不銹鋼,厚度2.0mm,表面平整，浸潤槽內表面粗糙度Ra0.8,焊疤在外表面。樹脂浸潤槽帶冷卻吹風裝置。

2.1.11、樹脂浸潤槽尺寸：1000mm*200mm*130mm

2.1.12、主機帶粉塵吸收裝置和模具進出口帶排風裝置，保證現場無纖維顆粒、無異味。

2.1.13、主機加熱部位兩側帶安全防護罩，保證拆卸方便。

2.1.14、溫控系統攝氏度和華氏度均可轉換，必須使用J級熱電偶。

2.1.15、加熱插頭、測溫?zé)犭娕脊潭☉?yīng)安全牢靠，所有控制線、電源線應隱蔽、布線整齊。

2.2  牽引裝置

2.2.1、牽引線速度調節范圍             0.05m- 2m/min

2.2.2、牽引力：每個牽引頭單獨為4噸（氣缸夾緊）。

2.2.3、設備電機功率不低于4.5KW，驅動伺服電機控制、配壓力調節閥、濾水器及噴油閥；繼電器采用原裝歐姆龍產品、開關旋鈕及電源空開采用德國“施耐德”產品。

2.2.4、每個牽引頭可拉兩根芯棒，牽引進出口安裝分線輪裝置防止兩根芯棒交叉。

2.2.5、牽引機有效夾持長度為1500mm.牽引空間：寬200mm,高80mm

2.2.6、牽引機所配澆鑄式聚氨脂壓條表面硬度不低于87度。

2.2.7、帶安全防護罩，保證拆卸方便。

2.2.8、導線夾具采用液壓裝置。

2.2.9、牽引機主軸采用軸承聯接，不使用銅襯套，保證不漏油。
